項目編號：E715
文件大?。?M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
這個是我自己制作的一個QC2.0快充誘騙器，主要功能是將支持QC快速充電頭的電壓誘騙出來使用。功能：用一個按鍵循環切換輸出電壓5V--9V--12V....;用一顆LED不同閃爍頻率指示不同對應電壓。
原理：用單片機IO口控制輸出電壓達到誘騙效果
優點是：1.簡單實用 2.成本低廉
缺點是：1.功能簡單 2.無輸出反饋
特別注意：1.無輸出監測，且有EEPROM記憶，每次上電需確定輸出電壓，再連接用電電路。2. 即使無快充功能（或不支持的協議的）的充電頭，指示燈依然指示設定的電壓。

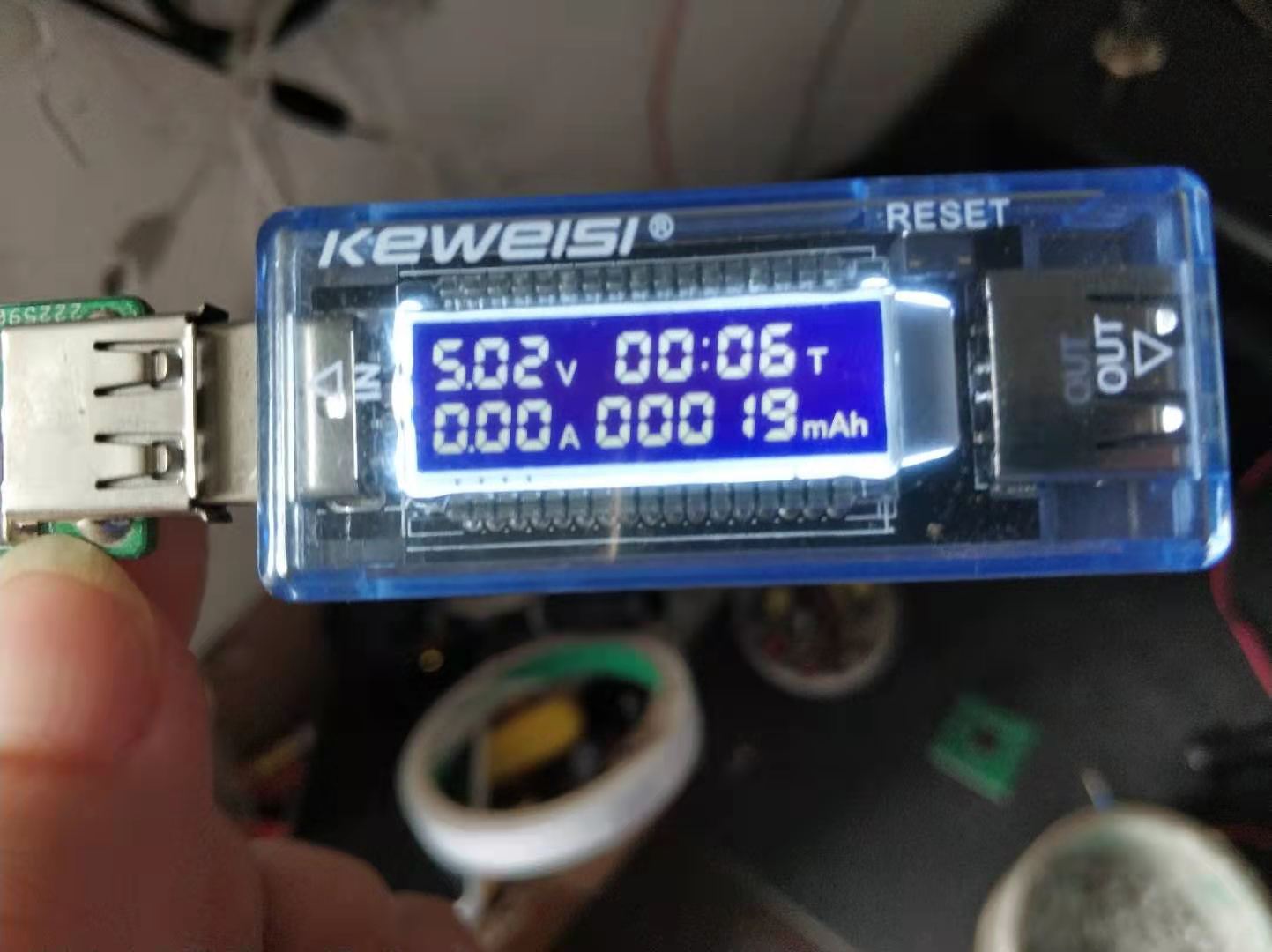

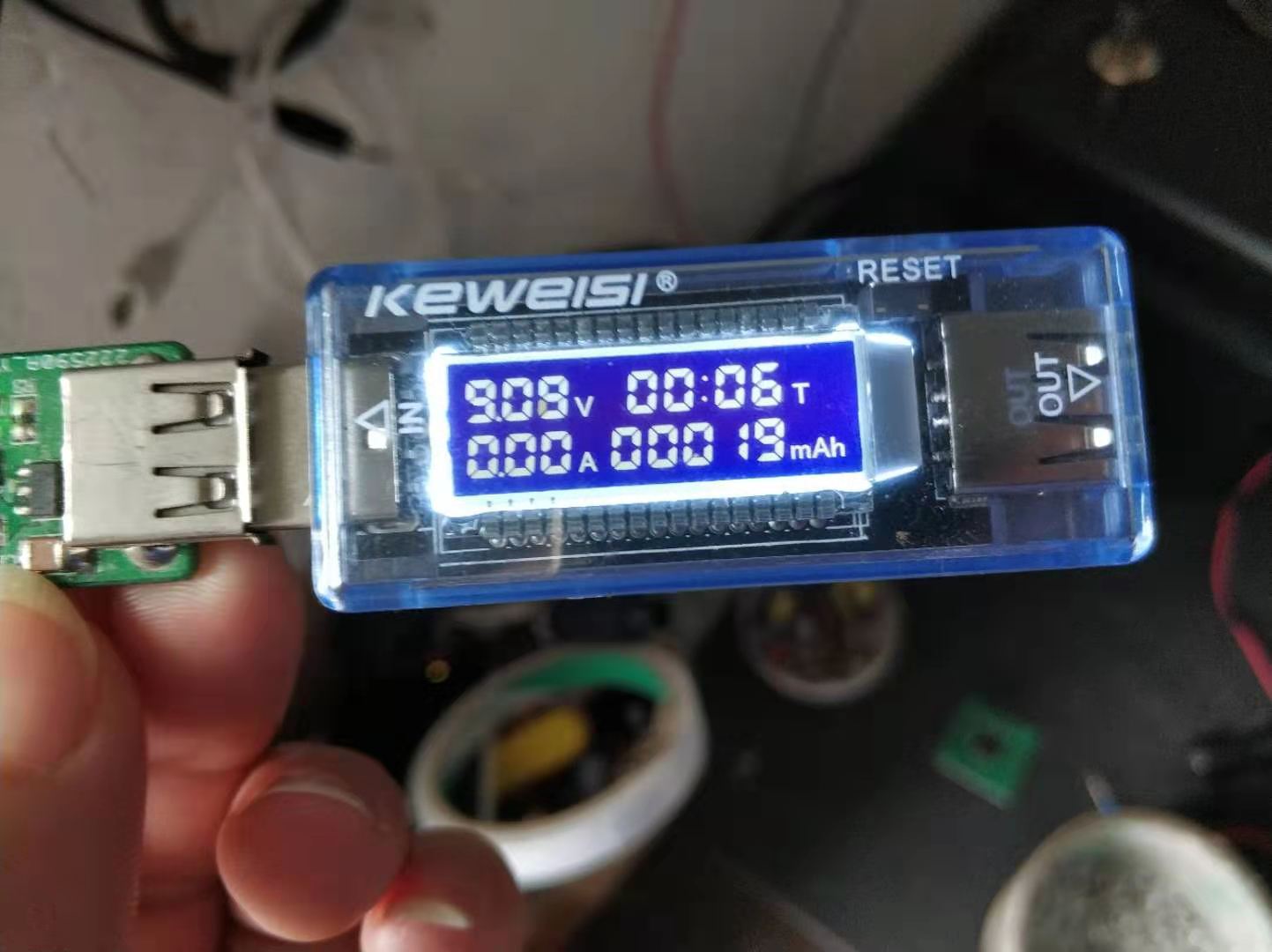

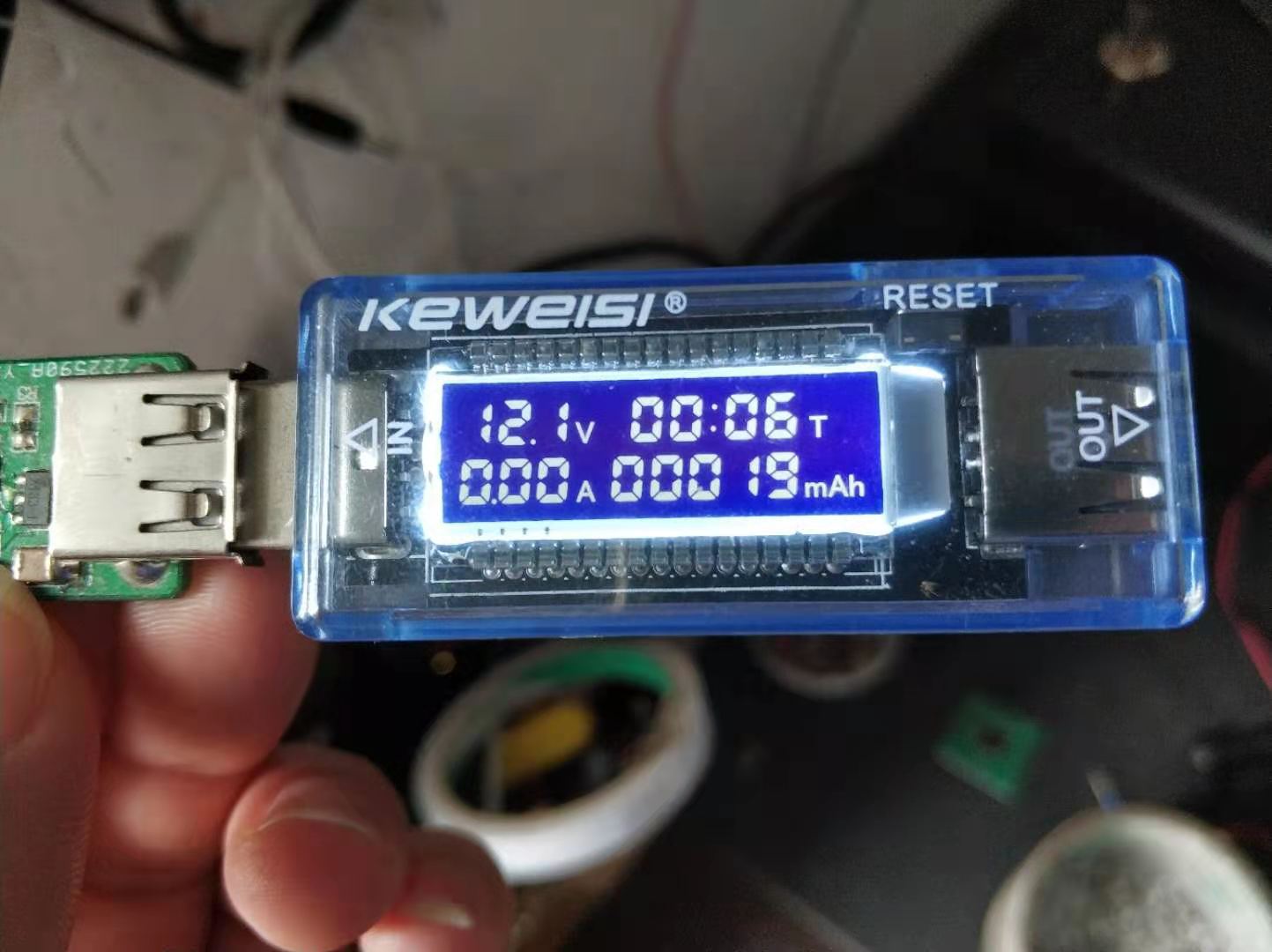

制作出來的實物圖如下：

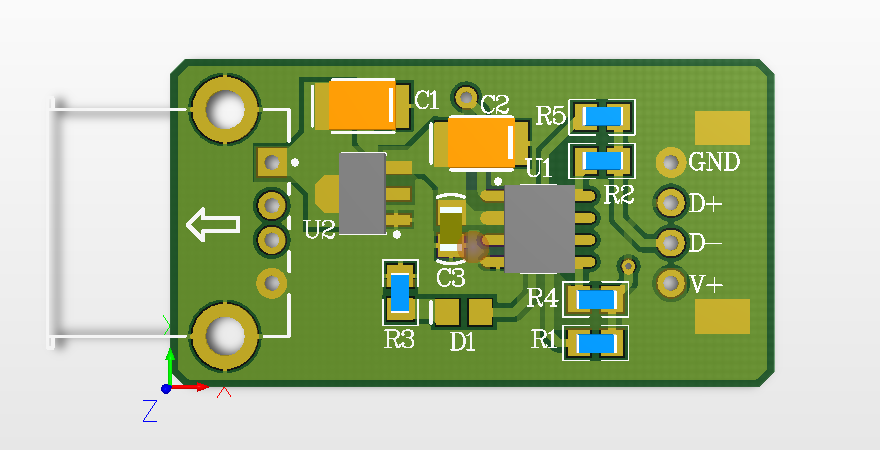

電路板：
目錄│文件列表:
└ 簡易QC2.0快充誘騙器設計
├ QC20快充誘騙器
│ └ 快充誘騙器
│ │ debug.log
│ │ HT7133.SchLib
│ │ QC2.0.jpg
│ │ QC20.PcbDoc
│ │ QC20.PcbDoc.htm
│ │ QC20.PcbDocPreview
│ │ QC20.PrjPcb
│ │ QC20.PrjPcbStructure
│ │ QC20.SchDoc
│ │ QC20.SchDocPreview
│ ├ History
│ │ │ QC20.~(1).PcbDoc.Zip
│ │ │ QC20.~(1).PrjPcb.Zip
│ │ │ QC20.~(1).SchDoc.Zip
│ │ │ QC20.~(3).PrjPcb.Zip
│ │ │ QC20.~(3).SchDoc.Zip
│ │ │ QC20.~(4).PcbDoc.Zip
│ │ │ QC20.~(4).PrjPcb.Zip
│ │ │ QC20.~(5).PcbDoc.Zip
│ │ │ QC20.~(6).PcbDoc.Zip
│ │ └ 86C83FB7
│ │ │ STM32F030_DMX.~(1).PrjPcb.Zip
│ │ └ STM32F030_DMX.~(2).PrjPcb.Zip
│ └ Project Logs for QC20
│ │ QC20 PCB ECO 2019-4-29 22-10-29.LOG
│ │ QC20 SCH ECO 2019-4-29 20-36-59.LOG
│ └ QC20 SCH ECO 2019-4-29 20-38-40.LOG
└ QC20誘騙器程序
└ QC20
│ --main.c
│ config.h
│ delay.c
│ delay.h
│ EEPROM.c
│ EEPROM.h
│ GPIO.c
│ GPIO.h
│ IO-LED.Opt
│ IO-LED_Opt.Bak
│ IO-LED_Uv2.Bak
│ main.c
│ QC20.Uv2.bak
│ QC20.uvgui.hua
│ QC20.uvgui_hua.bak
│ QC20.uvopt
│ QC20.uvproj
│ STC15Fxxxx.H
│ STC15W204S.H
└ list
│ delay.lst
│ delay.obj
│ EEPROM.lst
│ EEPROM.obj
│ GPIO.lst
│ GPIO.obj
│ IO-LED
│ IO-LED.hex
│ IO-LED.lnp
│ IO-LED.m51
│ IO-LED.plg
│ main.lst
└ main.obj
