項目編號：E2272

文件大?。?.9M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

目錄
1設計指標及要求
1.1設計要求
1.2設計指標
2 系統方案設計
2.1 系統方案設計
3 系統硬件電路設計
3.1 單片機最小系統
3.1.1復位電路
3.1.2時鐘電路
3.2 數模轉換電路
3.3 液晶顯示電路
3.4  煙霧監測電路
3.5溫度監測及按鍵電路
4 系統軟件設計
4.1系統軟件結構
5.系統調試
結    論
參 考 文 獻
附錄A 系統硬件電路圖
附錄B 實物照片
附錄C 程序代碼

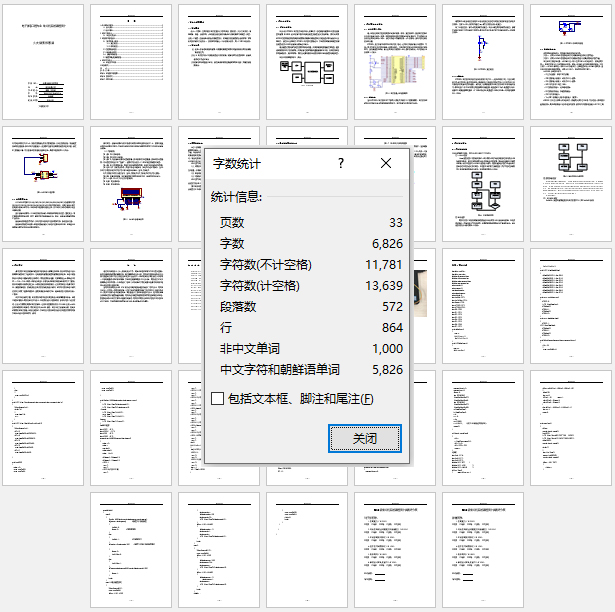

設計報告：

設計要求
設計一個簡單、實用的基于單片機室內火災報警系統（模擬機）,對火災的實時、準確監測，快速、自動報警，該系統能自動完成對布測點的火情檢測即氣體溫度、濃度，設定一個溫度，由液晶顯示屏?xí)吹綔囟茸兓?，如果超過設定溫度就會自動報警，報警形式有聲音和燈光閃爍，。要求報警時輸出一個狀態指示信號，用一個LED點亮示意。

設計指標
選擇一款合適的煙霧傳感器，在兼顧檢測精度的同時盡量降低成本用于前端檢測電路之用；
以51單片機為核心對煙霧濃度進行實時檢測，檢測結果可通過數碼管、液晶或者其他方式進行顯示；
檢測結果與閾值進行比較，通過啟動蜂鳴器達到超限報警的功能，并觸發繼電器閉合。

系統方案設計

本設計以STC89C51單片機為系統的核心處理芯片，通過煙霧傳感器MQ-2模塊及溫度傳感器DS18B20進行檢測環境中的煙霧濃度及溫度進行實施監測，同時也采用ADC0832數模轉換模塊將煙霧傳感器所采集到的煙霧值轉化為電壓值從而傳遞給核心處理芯片，通過核心處理芯片STC89C51單片機對數據進行，并且將其監測到的溫度和煙霧濃度通過LcD1602液晶顯示屏幕進行顯示。

預設溫度過高和煙氣濃度過高報警的臨界值，如果探測所得數據超過報警值，便接通蜂鳴器和LED燈開始報警；如果沒有達到報警臨街值則繼續正常工作；如果收到的是報警按鍵信號，則立即報警。同時無論哪種情況顯示模塊都正常顯示溫度和煙霧濃度。

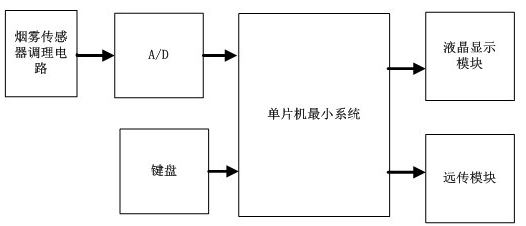

系統工作原理框圖

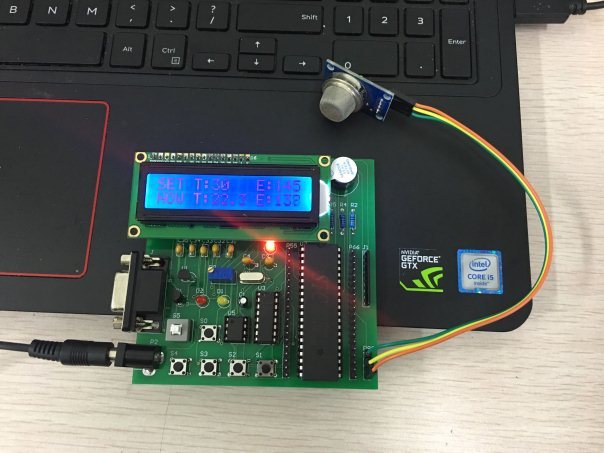

實物照片

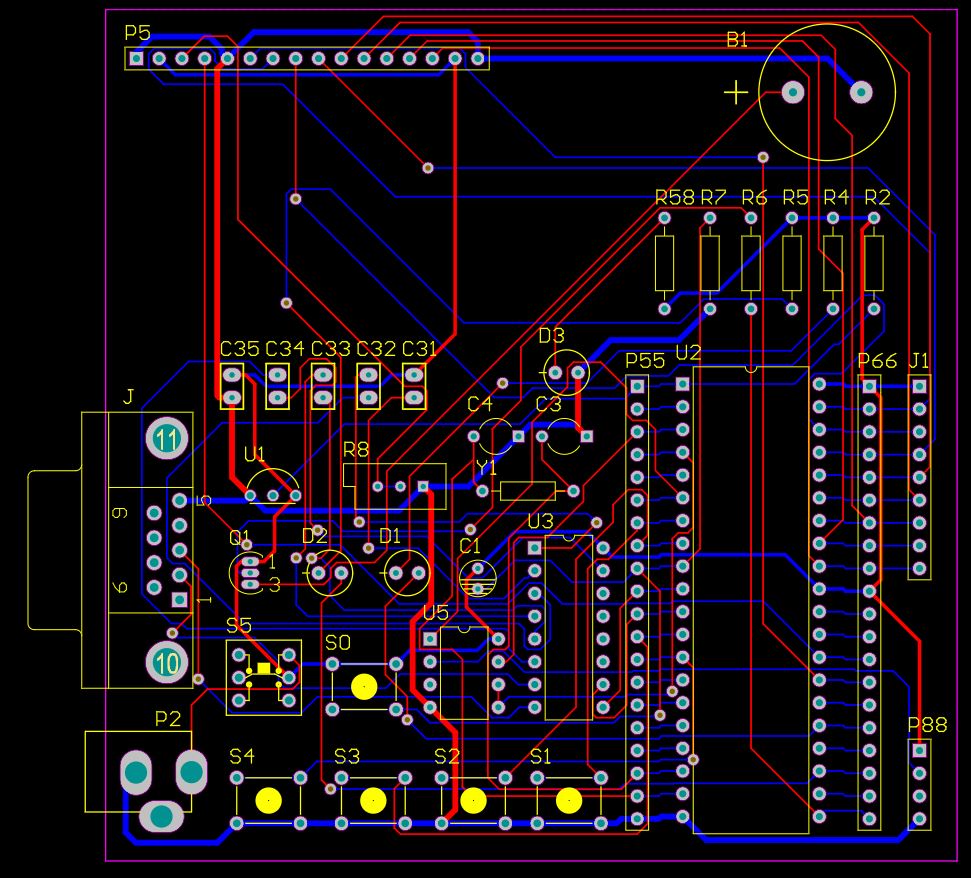

電路板：

目錄│文件列表:

 └ 煙霧報警器設計全套資料

    └ 煙霧報警器

       ├ 設計原理圖及PCB

       │  │ 說明.doc

       │  └ 原理圖-

       │     │ PCB1 PCB ECO 2018-3-12 19-23-23.LOG

       │     │ PCB1 PCB ECO 2018-3-15 10-57-47.LOG

       │     │ PCB1 PCB ECO 2018-3-24 14-28-45.LOG

       │     │ PCB1 PCB ECO 2018-3-24 14-29-05.LOG

       │     │ PCB1 PCB ECO 2018-3-25 10-54-27.LOG

       │     │ PCB1 PCB ECO 2018-3-25 10-56-55.LOG

       │     │ PCB1 PCB ECO 2018-3-25 11-01-57.LOG

       │     │ PCB1.PcbDoc

       │     │ PCB1.PcbDoc.htm

       │     │ PCB1.pcbdoc_viewstate

       │     │ PCB_PROJECT2.PRJPCB

       │     │ PCB_PROJECT2.PRJPCBStructure

       │     └ 煙霧報警器.SchDoc

       ├ 設計程序代碼

       │  │ 代碼.doc

       │  └ 程序

       │     │ STARTUP.A51

       │     │ STARTUP.LST

       │     │ STARTUP.OBJ

       │     │ 煙霧報警器

       │     │ 煙霧報警器.c

       │     │ 煙霧報警器.hex

       │     │ 煙霧報警器.lnp

       │     │ 煙霧報警器.LST

       │     │ 煙霧報警器.M51

       │     │ 煙霧報警器.OBJ

       │     │ 煙霧報警器.plg

       │     │ 煙霧報警器.uvgui.DELL

       │     │ 煙霧報警器.uvopt

       │     │ 煙霧報警器.uvproj

       │     │ 煙霧報警器_uvopt.bak

       │     └ 煙霧報警器_uvproj.bak

       └ 課程設計報告

          │ 課程設計報告-劉子洋-林濤.doc

          └ 課程設計報告要求.doc
