項目編號：E321

文件大小：5.4M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

本設計目的得到一個較為精確的手寫繪圖板，我們通過一個恒流源接入覆銅板并將八個精密電阻引入，當觸摸筆接觸到覆銅板任意一個位置時便會檢測到一個小電壓信號，通過這一原理我們在覆銅板上通過表筆的移動采集差分信號，差分信號有助于信號傳輸，我們將采集到得信號進行電壓跟隨以提高電路帶負載的能力從而得到較為穩定的小電壓信號，再進行前置高精度較高增益放大并通過低通濾波然電路后進入電壓跟隨電路從而得到更穩定的信號并提高信號準確度及性價比。被放大的電壓信號被高精度的AD采集，經過51單片機的處理得到信號數據并將處理的信號顯示到液晶上，從而實現實時顯示表筆的位置坐標的要求及其他的顯示要求。

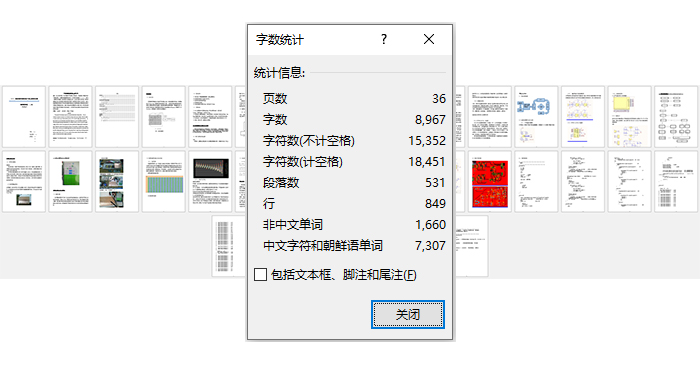

設計報告：

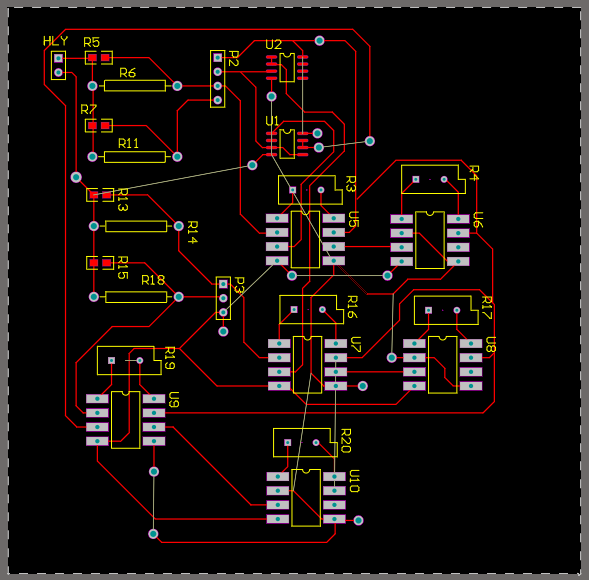

電路板：

目錄│文件列表:

 └ 手寫繪圖板

    │ C程序（手寫繪圖板）.rar

    │ 電賽G題手寫繪圖板論文.doc

    │ 繪圖板及電源模塊的PCB.rar

    └ 繪圖板及電源模塊的原理圖.rar
