隨著電子技術的發展，電子技術在各個領域的運用也越來越廣泛，人們對它的認識也 逐步加深。電子秒表功能設計不斷完善，時間設計上不斷精確。電子秒表適用于對時間測 量精度要求較高的場合此次課程設計利用型號為STC89C52RC 的單片機、8段共陽LED數碼管等電子元器 件來實現簡易不帶存儲功能的電子秒表。

系統調試

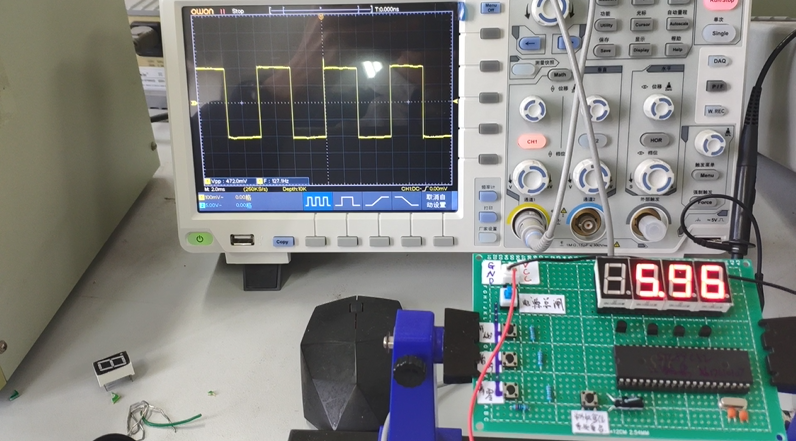

此次課程設計利用的是人眼的滯留效應，又由于STC89C52的IO口有限，需將每個數碼管依次延時5ms。由于我對匯編語言的理解不是很深，不清楚延時語句delay到底執行的時間，我想到在delay語句中寫入引腳電平取反，這樣一來一定會生成周期固定的PWM波。系統上電，借助示波器觀察引腳的波形，發現是周期為8ms，占空比為50%的PWM波，即延時程序延時了4ms，符合要求。其他示數一切正常。

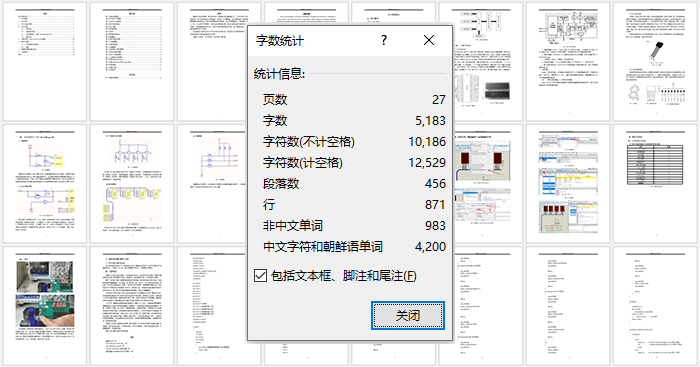

設計報告：

文件列表：

-源程序代碼一張

-Altium Designer 18 schematic一張

-Altium Designer 18 PCB一張

-Proteus 8 Professional仿真布局圖一張

-溫度測量放大器實物PCB正反面照片一張
