項目編號：E340

文件大?。?5M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

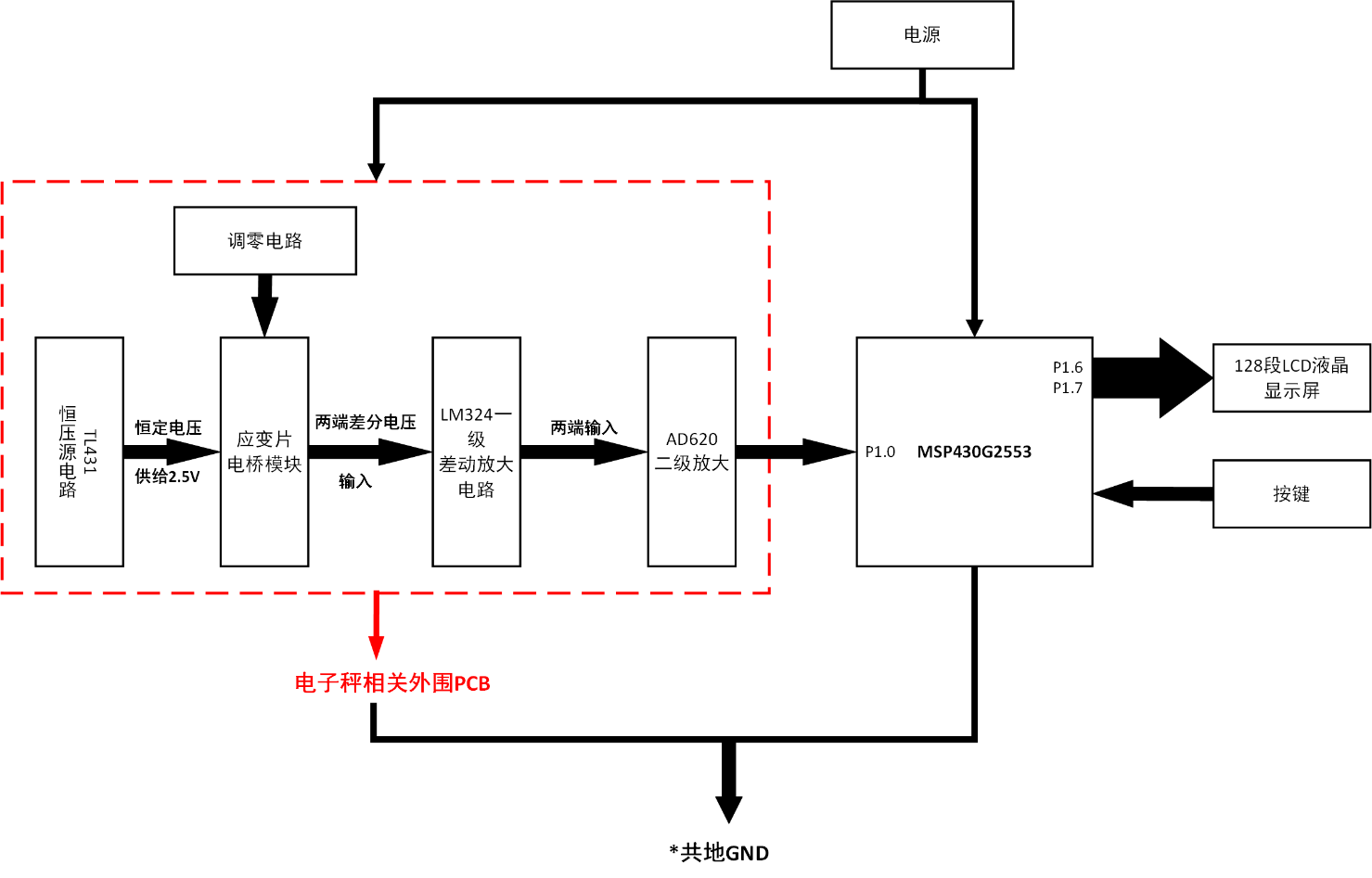

此次簡易電子秤包括：應變片電橋模塊，恒壓源模塊，調零電路，顯示模塊，運放模塊，按鍵模塊。

系統上電，由TL431產生恒壓源供給電橋模塊恒定的電壓。電橋模塊通過動態平衡輸出變化的電壓，將輸出的差分電壓交給由LM324配合電阻構成的運放進行一級差動電壓放大，再用集成儀用放大器AD620進行二級放大，單端輸出放大后的電壓。單片機MSP430G2553采集輸出電壓，進行ADC轉化。轉化完成后由擴展板上的128段液晶顯示屏顯示，同時擴展板上的按鍵可以控制去皮功能。

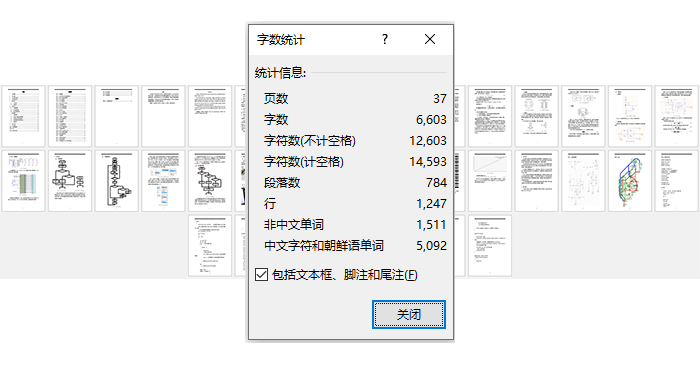

設計報告：

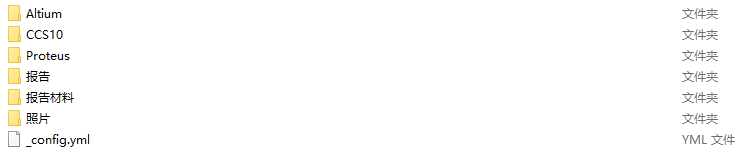

文件列表：
