項目編號：B346
文件大?。?.3M
源碼說明：帶中文注釋
開發環境：Matlab2016
簡要概述
軌道設計工具包
該庫使用Matlab的編寫，面向?qū)ο缶幊?，一共有X個庫
設計報告：
0.單位制
該工具包使用國際制單位。為了設計者直觀理解，角度用deg，deg轉rad全部封裝進了庫里，不需要設計者考慮。
1.天文常數
例如調用光速：constants.AstroConstants.c
2.時間系統
時間系統對象的初始化輸入為UTC(協調世界時間)和地理經度。時間數據類型為datetime或double（秒）。 UTC可以是數組，地理經度目前要求是標量。
UTC = datetime(2019,11,27,21,10,10);
lambda = 24.583;
timesystem = timeSystem.TimeSystem(UTC,lambda)
timesystem =
TimeSystem with properties:
UTC: 2019-11-27 21:10:10
lambdaG: 24.5830
lambda: 24.5830
TAI: 2019-11-27 21:10:11
TT: 2019-12-30 01:35:08
TDT: 2019-12-30 01:35:08
ET: 2019-12-30 01:35:08
UT1: 2019-11-27 21:10:10
Smean: 6.2995e+08
S: 6.2995e+08
smean: 6.2995e+08
s: 6.2995e+08
3.軌道確定
3.1測站數據預處理
根據
測站緯度、真太陽時、海拔（或高程）
航天器方位角、高低角、距離、方位角變化率、高低角變化率和距離變化率
算出
測站位置（在地心慣性系下）
航天器方向余弦（測站地平坐標系下）
航天器位置（在地心慣性系下）
航天器速度（在地心慣性系下）
注意，緯度和海拔數據必須是標量，其余可以是數組
preprocessing = orbitDefine.Preprocessing(latitude,timesystem.s/3600*15,altitude,azimuth,elevation,distance,Dazimuth,Delevation,Ddistance)
preprocessing =
Preprocessing with properties:
Glatitude: 0.1024
s: [30×1 double]
altitude: 0
azimuth: [30×1 double]
elevation: [30×1 double]
distance: [30×1 double]
Dazimuth: [30×1 double]
Delevation: [30×1 double]
Ddistance: [30×1 double]
stationPos: [30×3 double]
spacecraftDir: [30×3 double]
spacecraftPos: [30×3 double]
spacecraftVel: [30×3 double]
3.2根據單組位置和速度定軌
orbitDefine.usingSinglePosVel(r0,v0,UTC(1))
ans =
usingSinglePosVel with properties:
a: 9.2000e+06
e_: [3×1 double]
e: 0.1200
Omega: 126.0000
omega: 36.9999
i: 96.5000
tao: 2019-11-27 18:28:09
f0: 51.1051
E0: 7.0366
M0: 6.9545
h: [3×1 double]
p: 9.0675e+06
3.3根據航天器方向定軌之拉普拉斯方法
輸入地心慣性坐標系下測站位置和航天器方向，以及當?shù)卣婧阈菚r和初始時刻的UTC，求得軌道要素。
orbit_L = orbitDefine.LaplaceMethod(preprocessing.stationPos,preprocessing.spacecraftDir,timesystem.s)
orbit_L =
LaplaceMethod with properties:
r0: [3×1 double]
v0: [3×1 double]
orbitDefine.usingSinglePosVel(orbit_L.r0,orbit_L.v0,timesystem.UTC(1))
orbit_L =
LaplaceMethod with properties:
r0: [3×1 double]
v0: [3×1 double]
a: 8.2619e+06
e: 0.0456
Omega: 60.2791
omega: 129.6670
i: 54.9207
tao: 2019-11-27 19:53:45
f0: 217.5681
E0: 219.1920
M0: 220.8440
3.4根據航天器方向定軌之高斯方法
3.5根據多組位置定軌
輸入地心慣性坐標系下航天器位置，以及初始時刻的UTC，求得軌道要素。
orbit=orbitDefine.usingMultiPos(preprocessing.spacecraftPos,UTC)
orbit =
usingMultiPos with properties:
a: 8.2099e+06
e: 0.0491
Omega: 60.2193
omega: 134.1086
i: 54.9040
tao: 2019-11-27 19:56:00
f0: 213.2022
E0: 214.7746
M0: 216.3779
p: 8.1901e+06
結果與分析

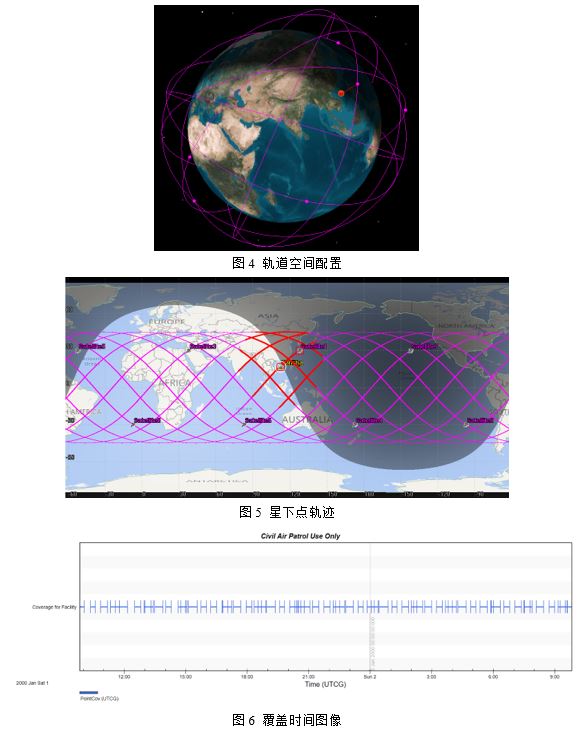

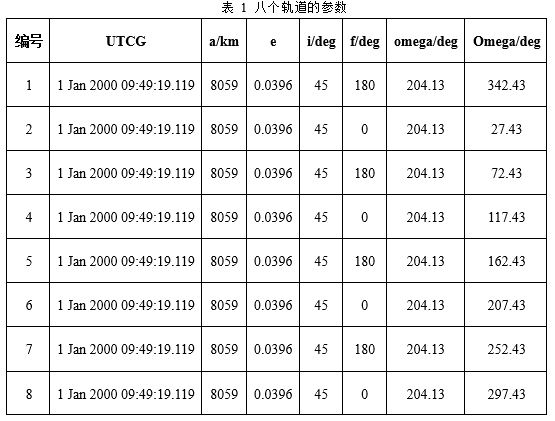

最終，當軌道面數量為8，也就是一共有八顆衛星時，符合設計要求。軌道空間配置如圖4所示，星下點軌跡如圖5所示，覆蓋時間圖像如圖6所示。八個軌道的參數如表1所示。
目錄│文件列表:
└ orbit_design_toolkit
└ orbit_design_toolkit
│ coverage_time.dat
│ data.xlsx
│ homework1.mlx
│ homework2.mlx
│ 大作業報告.docx
├ +constants
│ └ @AstroConstants
│ └ AstroConstants.m
├ +coordinateTransformation
│ │ inertial2orbit.m
│ │ station2inertial.m
│ └ @Inertial2Orbit
│ └ Inertial2Orbit.m
├ +Equations
│ └ KeplerEquation.m
├ +orbitDefine
│ ├ @GaussianMethod
│ │ └ GaussianMethod.m
│ ├ @LaplaceMethod
│ │ └ LaplaceMethod.m
│ ├ @preprocessing
│ │ └ preprocessing.m
│ ├ @usingMultiPos
│ │ └ usingMultiPos.m
│ ├ @usingMultiPos_contrast
│ │ └ usingMultiPos_contrast.m
│ └ @usingSinglePosVel
│ └ usingSinglePosVel.m
├ +timeSystem
│ └ @TimeSystem
│ └ TimeSystem.m
└ +universalVariables
└ fcn_U.m
