項目編號：S2

文件大?。?2M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

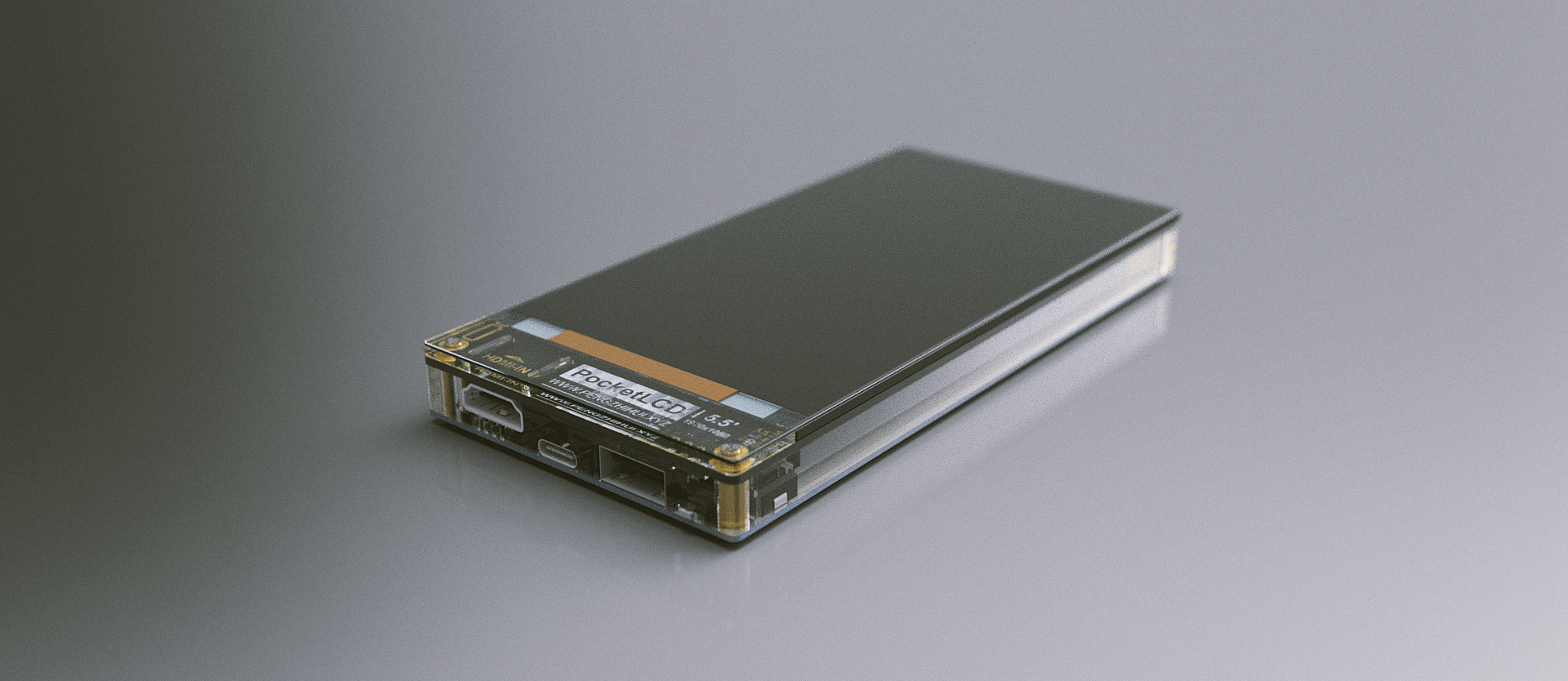

電路的一些說明

-充電寶快充的時候電流會比較大，所以PCB上是有開窗處理的，在焊接的時候記得把開窗的地方多上點焊錫增加導線厚度。

-HDMI轉MIPI板子的設計使用了0.5mm的FPC連接線，實際上是可以用PCB走線代替的，我這里這樣設計的原因是想留出接口，便于以后擴展調試其它型號的屏幕。當然如果你沒有這個需求的話，可以把電路改一下這樣焊接和物料都會更省事，不過MIPI的走線要注意符合信號完整性規則（等長、阻抗）。

-LED的阻值可以自己調整，目前原理圖里面的阻值會稍微有點亮；屏幕的背光的亮度由那個10R的電位器調節。

-充電寶有一個功能按鍵，按一下查看電量，按兩下強制關閉輸出；如果PD協議開啟了，最左邊會有一個指示燈亮起，普通5V充電則不亮。

-購買充電寶電芯注意買不需要保護模塊的，因為板子已經集成了一個保護模塊，或者你不焊那個保護模塊，然后搭配帶保護的電芯使用。

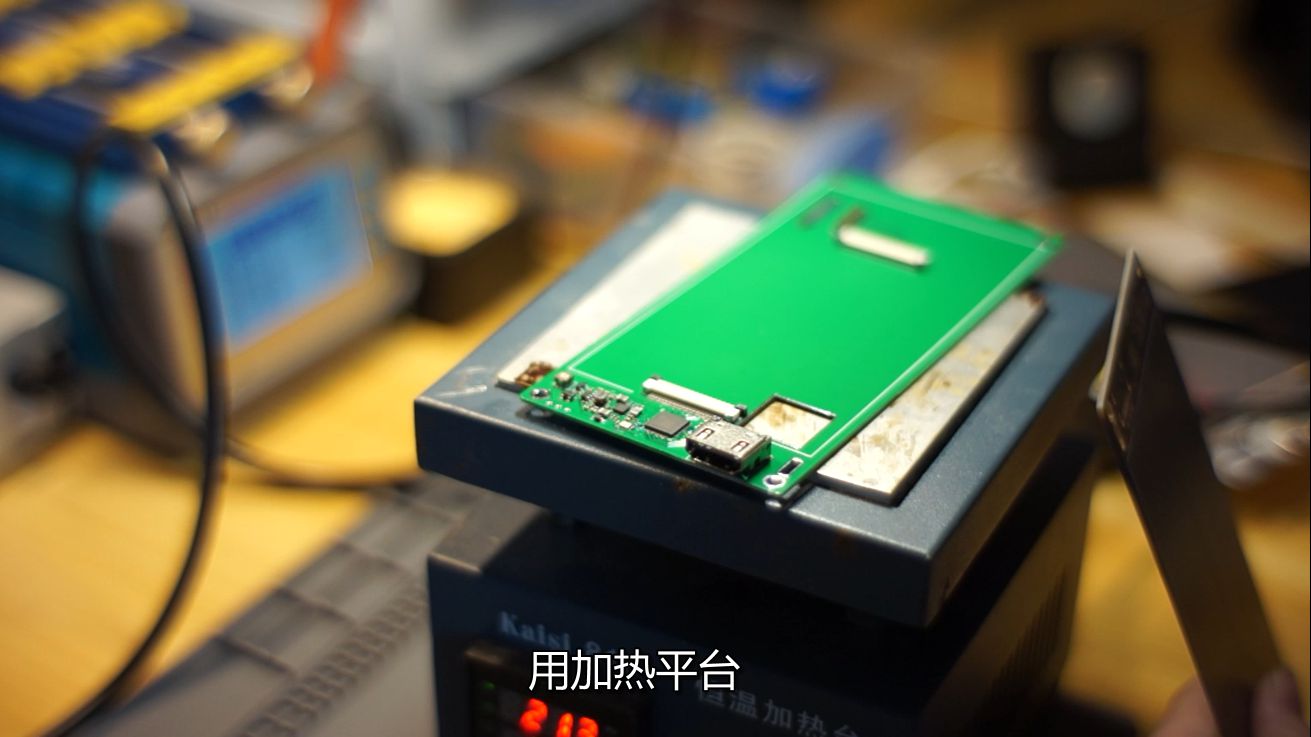

-銅柱和PCB之間通過焊錫固定，這個要考慮好組裝順序，不然拆起來會比較麻煩。

目錄│文件列表:

 └ PocketLCD-main

    └ PocketLCD-main

       ├ 1.Hardware

       │  ├ HDMI_To_MIPI

       │  │  │ Audio.SchDoc

       │  │  │ Connector.SchDoc

       │  │  │ HDMI_To_MIPI.PcbDoc

       │  │  │ HDMI_To_MIPI_PHY.SchDoc

       │  │  └ Main.SchDoc

       │  └ Power_Bank

       │     │ Main.SchDoc

       │     └ Power_Bank.PcbDoc

       ├ 2.Firmware

       │  └ 5.5inch_1920x1080_IPS.hex

       ├ 3.Model

       │  └ 亞克力中框.step

       ├ 4.Tools

       │  └ flash_tool

       │     │ LT1605_I2C2SPI_V2_100k.exe

       │     └ USBIOX.DLL

       └ 5.Images

          │ img1.jpg

          │ img2.jpg

          │ img3.jpg

          │ img4.jpg

          └ img5.jpg
