項目編號：E1463

文件大小：51M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

本設計以雙向半橋電路為主拓?fù)浣Y(jié)構，以單片機最小系統板為控制核心，協調各個模塊工作以實現題設功能。電路分為主電路拓?fù)淠K、控制模塊、PWM控制信號驅動模塊、輔助電源模塊、電壓電流采樣模塊。主電路采用雙向半橋電路；控制模塊使用單片機STM32F103ZET6的PWM輸出端口產生PWM信號，PWM信號IR2109模塊產生互補的PWM驅動電平，通過其內部A/D端口采集電壓、電流信號，通過程序PID算法進行控制；電壓信號經分壓采樣送入單片機，電流采樣模塊通過濾波差分放大芯片INA270將電流信號轉換為電壓信號，處理之后送與單片機，實現過充保護功能。按鍵控制整個系統的充放電模式改變。

設計報告：

電路圖：

目錄│文件列表:

 └ （電賽A題）雙向DC-DC變換器設計

    │ 雙向DC-DC變換器（A題）設計報告.docx

    └ 雙向DC-DC變換器設計

       │ 學習參考文獻.rar

       │ 電子設計大賽-源程序.rar

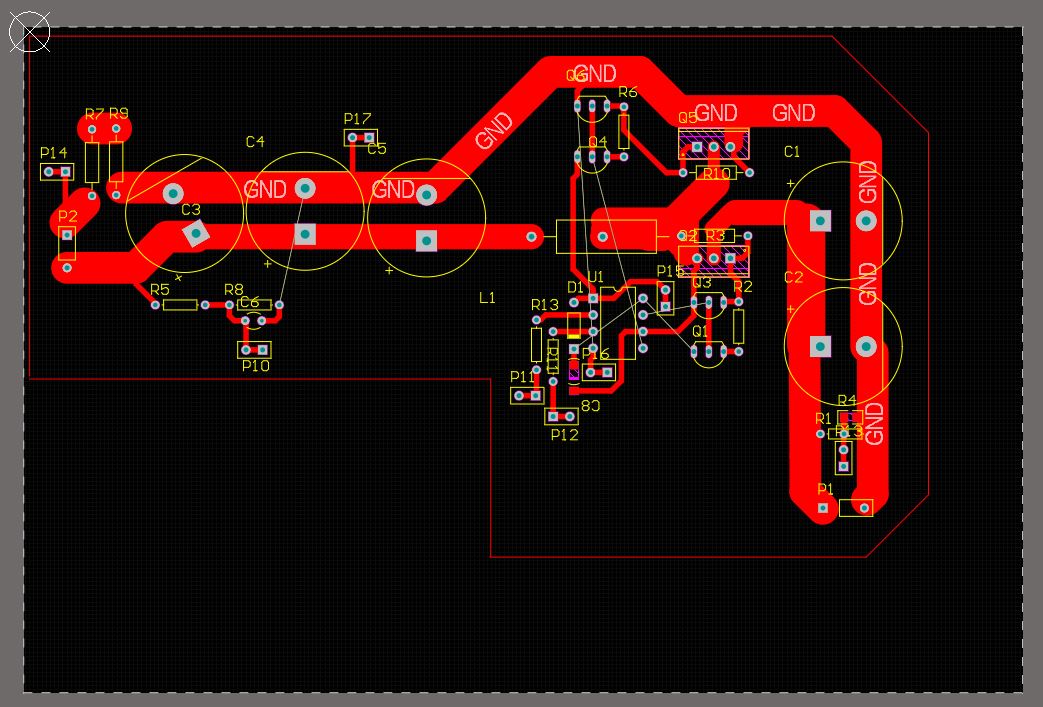

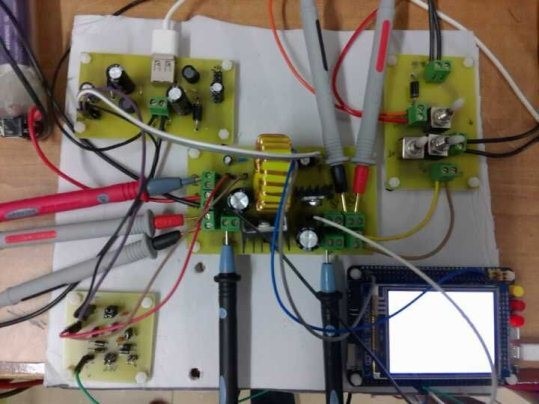

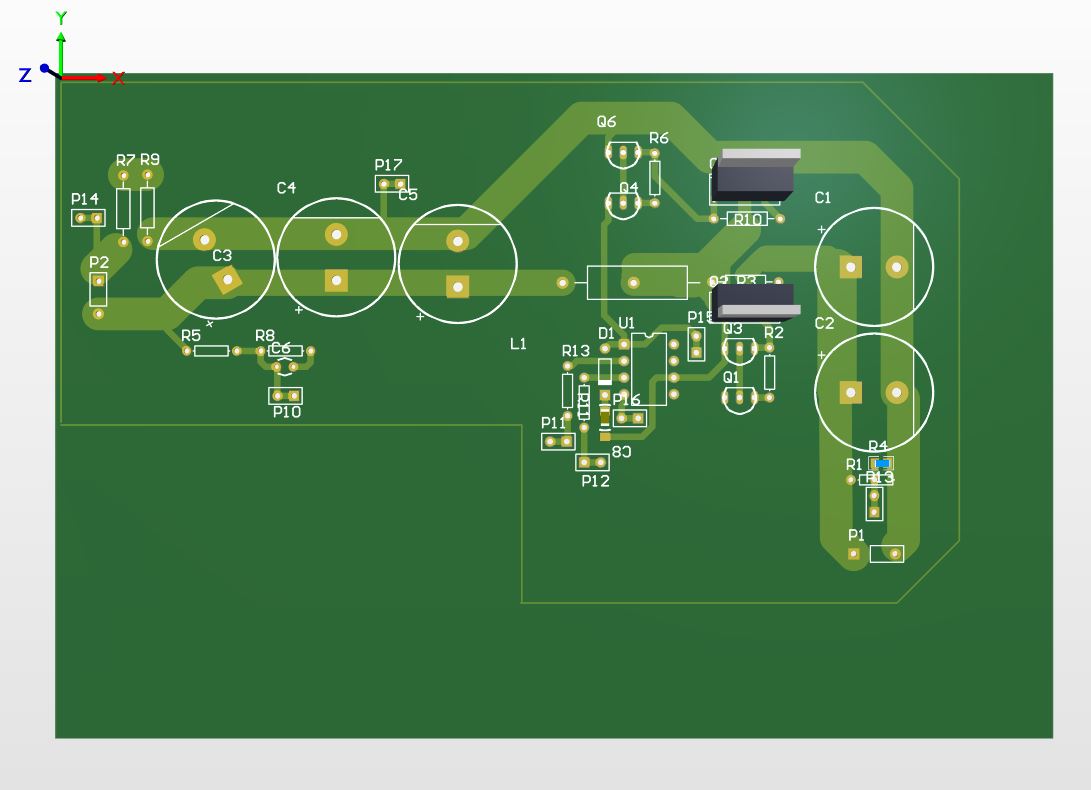

       │ 電子設計大賽實物滿分 原理圖 PCB圖.rar

       └ 項目說明和文獻 以及資料下載.rar
