項目編號：S5

文件大?。?.58M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

本論文論述并完全實現了一個應用于穩頻半導體激光頻率標準系統的高精密半導體激光器電流源的設計。

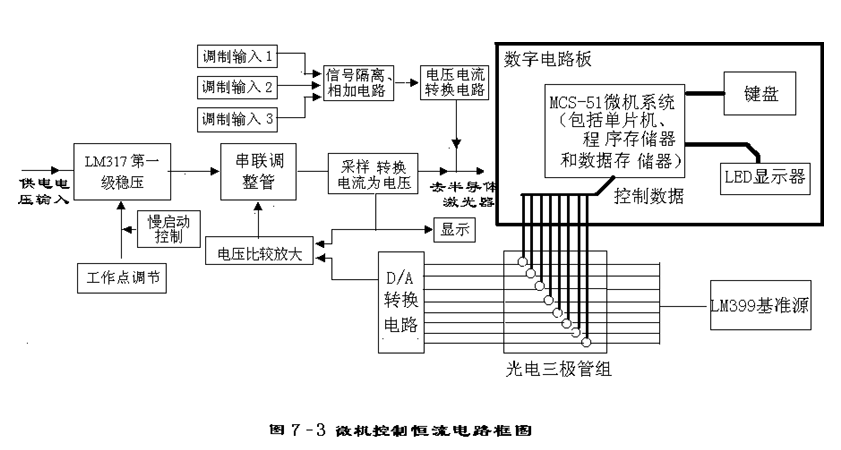

本設計的輸入電路模塊把220V的市電輸入轉換為正負24V的直流電壓，再用了兩級調整器件和精密基準源把這個電壓轉換為正負15V的精密、穩定電壓，這個高穩定的電壓源給主恒流源模塊供電，最終輸出0~150mA連續無級可調，帶三個Modulation Input和一個RF Input的高精密、高穩定度半導體激光二極管用電流源。

電路和PCB版的設計，元件、設備的選擇、安裝都充分考慮了防磁抗干擾技術和機械、溫度穩定性。

此設備完全可以應用于激光冷卻與原子囚禁實驗室穩頻半導體激光器激光頻率標準系統及其它同樣需要高精密、高穩定度電流源的科研場合。

目錄│文件列表:

 └ 精密電流源電路

    │ archive.zip

    ├ 電路

    │  │ Backup of LABGOOD6.PCB

    │  │ Backup of ROUTED.PCB

    │  │ Backup of sheet1.sch

    │  │ Backup of sheet2.sch

    │  │ Backup of 電流鋪~1.PCB

    │  │ define.lib

    │  │ LABGOOD6.DDB

    │  │ ROUTED.DDB

    │  │ sheet0.sch

    │  │ sheet1.DDB

    │  │ sheet1.sch

    │  │ sheet2.DDB

    │  │ sheet2.sch

    │  │ 電壓鋪銅后.pcb

    │  │ 電流鋪~1.DDB

    │  └ 電流鋪銅后.pcb

    └ 論文

       │ 前言.doc

       │ 參考文獻.doc

       │ 摘要.doc

       │ 目錄.doc

       │ 第一章.doc

       │ 第七章.doc

       │ 第三章.doc

       │ 第二章.doc

       │ 第五章.doc

       │ 第六章.doc

       │ 第四章1.doc

       │ 第四章2.doc

       │ 第四章3.doc

       └ 致謝.doc
