簡要概述：

前言：

美國Vicor公司是現時世界最大的高密度電源模塊生產商, 同時也是全球唯一能以零電壓、零電流技術大批量生產電源模塊的廠家。Vicor電源模塊包括DC-DC、AC-DC電源模塊,隔離、非隔離電源模塊轉換器。其中VICOR公司電源模塊的核心技術是 “零電流”開關，它使變換器的工作頻率達到 了1MHz,效率大于80%。

概述：

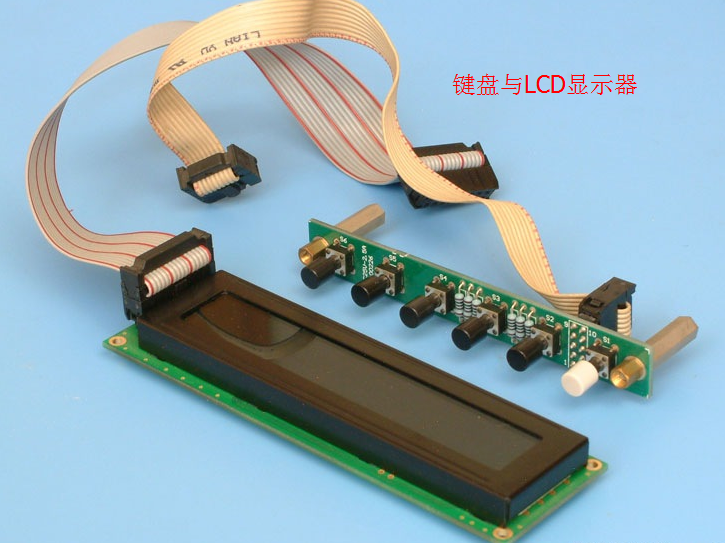

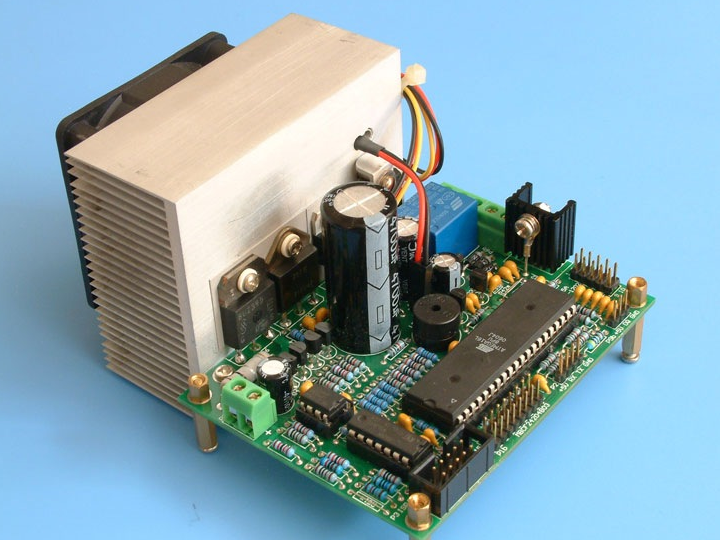

      該多功能數控穩壓穩流電源采用atmega16L單片機控制，這個數控電源可作穩壓、穩流電源使用，也可作為一個直流電子負載使用（恒流放電），可以用來測試電池容量或給電池充放電、元器件測試等用途。

具體參數介紹：

1.電源的輸出電壓0-25.00V連續可調，步進值0.025*2=0.05V。
2.電源的輸出電流0-2.500A連續可調，步進值0.0025*2=0.005A。
3.恒流型電子負載放電電流0-2.500A連續可調，步進值0.0025*2=0.005A。
4.有充電、放電計時器，最小計時時間1分鐘，最大計時時間99小時，可以精確控制充電時間，記錄放電時間，測量電池容量。
5.一個由DS18B20組成的溫度測量裝置，可以設置控制溫度0~120℃。

        電源可以工作在穩壓狀態，也可以工作在穩流狀態，可在穩壓、穩流狀態自動切換。當把輸出電流設置到大于負載電流時，Q7飽和導通，這時電源作為一個穩壓電源使用。當把輸出電壓設置到大于負載電壓時，Q5飽和導通，這時電源作為一個恒流電源使用。當設定好輸出電壓、輸出電流時，電源可跟據負載變化情況，在穩壓、穩流之間自動轉換。為了電源運行可靠，電源設置一個散熱控制系統，設有調整管子超功耗報警，電子負載超功耗報警，電子負載超電壓報警，低壓差設計。具體詳見設計分析說明。

目錄│文件列表:

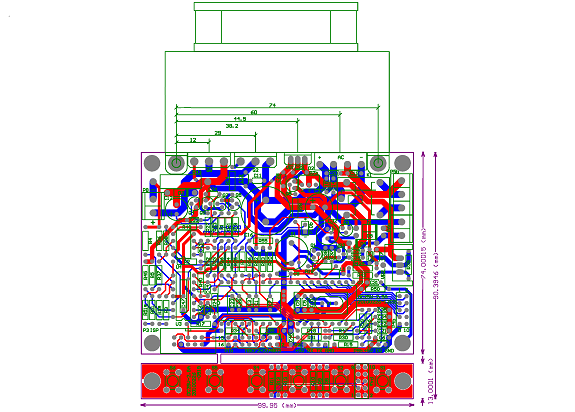

 │ 原理圖和PCB截圖.zip

 │ 帶電子負載的穩壓穩流電源元件表.xlsx

 │ 源代碼.zip

 └ 電路分析講解.doc
