項目編號：P204

文件大?。?3M

圖紙說明：PCB圖

開發環境：AD2020

反激變壓器參數計算：

E = (Lp*(Ip)2)/2  -> 減小電感Lp，Ip會同比例增大，能量增加
P ≈ (Vdc*Ton)2/(2*T*Lp)[W]     -> 只要反饋環路保持Vdc*Ton恒定，即可保持輸出恒定
Ip = (Vin(min)*Ton(max)) / Lp
Vo = Vin(min)*Ton(max)*平方根(Ro/(2.5*T*Lp))     ->反饋環在Vdc或Ro上升時減小Ton，在Vdc或Ro下降時增大Ton，從而自動調整輸出

一、已知參數

    輸入電壓范圍：  AC 85V~265V
    輸出電壓及電流：DC 5V/2.4A
    副級輸出電壓  : DC 14.5V
    開關頻率：      Fsw = 60kHz
    磁芯：          EF20 (適合10W至20W)
    磁芯參數：      Ae = 33.5mm2

二、設定參數
    效率            η= 80%
    最大占空比：    Dmax = 0.45
    磁感應強度變化：ΔB = 0.2
    反激電壓：      Vor = 100V (Vor < 150V)

三、計算匝數和電感量
    輸出功率        Po = 12W
    輸入功率        Pin = 12W/0.8 = 15W
    輸入最低電壓    Vin(min) = 85Vac*1.414  = 120Vdc
    輸入最高電壓    Vin(max) = 265Vac*1.414 = 375Vdc
    輸入平均電流    Iav= Pin/Vin(min) = 0.125A
    輸入峰值電流    Ipeak = 4*Iav = 0.5A
    原邊電感量      Lp = (Vin(min)*Dmax)/(Ipeak*Fsw) = 1.8mH

    漏感            Lleakage < 5%*Lp

四:計算匝數
    導通時間 Ton = T*Dmax = 7.5us
    初級匝數 Np = （Vin(min)*Ton)/(ΔB*Ae)    = 135T      φ0.25*1*135T

    初次級匝數比Np/Ns =  Vor/(Vout+1V) = 16.67
    初副級匝數比Np/Na =  Vor/(14.5V+1V) = 6.45

    次級匝數Ns =  Np/16.67   = 9T              φ0.50*3*9T
    輔助繞組Na =  Np/6.45    = 21T             φ0.25*1*21T

五、驗證設計
    Bmax = (Ip*Lp) / (Np*Ae) = 0.2 < 0.3, 設計合理
    Vsm  = Vin(max) + Vor = 475V,  加上漏感尖峰 Vsm+Vsm*25% = 593V ,設計合理
    Vom  = Vin(max)*(Ns/Np) + Vo =  54V


輸入輸出電解電容：
    輸入濾波電容   Cin  = （1.5~3）*Pin = 22.5~45uF
    輸出電容       Cout =  (200~300)*Io = 480uF ~720uF


高頻變壓器打樣
一、變壓器參數

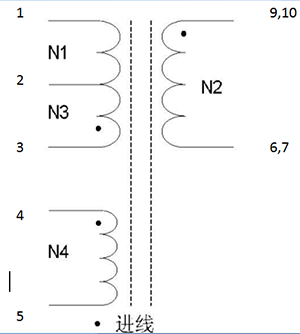

二、變壓器繞制方法
原邊：3 -> 1  輔助: 4 -> 5   次邊：9,10 -> 6,7       3,4,9,10為同名端
N1:  3 -> 2 :      φ0.25*1*67T
N2:  9-> 6,10->7 : φ0.50*2*9T
N3:  2 -> 1 :      φ0.25*1*68T
N4:  4 -> 5 :      φ0.25*1*21T
2,8 剪腳

三、制作說明
1、型號：EF20-5V2.4A
2、骨架EF20(臥式 5+5)  PC40磁芯
3、電感量Lp(1->3) = 1.8mH ,漏感為Lp的5%以下
4、原邊vs副邊：3500Vac@1mA1min 無擊穿無非狐
5、副邊vs磁芯：1500Vac@1mA1min 無擊穿無非狐
6、阻抗：原邊vs副邊/繞組vs磁芯：500Vdc 阻抗 > 100M

1、散熱
2、安全間距      高低壓1.5mm以上
3、環路
4、地線

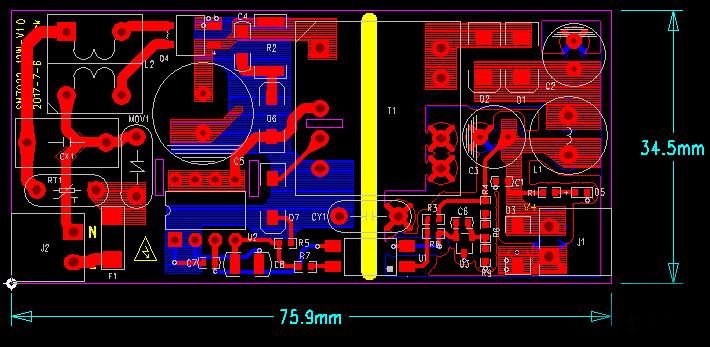

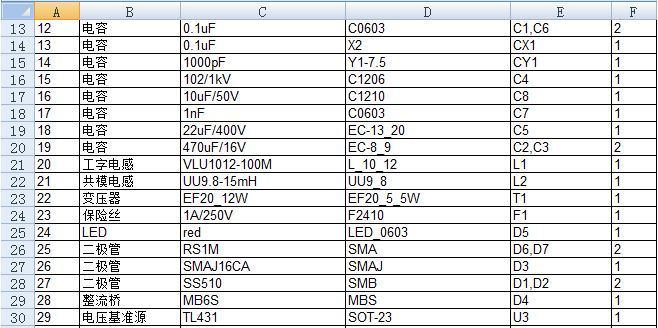

pads orcad畫的原理圖和PCB圖如下：
