項目編號：P205

文件大?。?.7M

圖紙說明：PCB圖

開發環境：AD2020

這個是本人電子設計競賽期間做的，TPS5430這款電源芯片是真的不錯，電壓輸入范圍寬，輸出紋波比較小的開關電源管理芯片，兼具效率高紋波小低壓差的特點。效率沒有數據手冊上說的那么高，我實驗過無數次，但是即使在5V1A的情況下，效率也可以高達89%，網絡上有人制作說效率可以高達95%我堅決不信，除非帶的負載極小，那才可能達到95%，但是這是沒有任何意義的。設計的適合就按照數據手冊上的來，參數自己定，或者按照我給的參數就行，很好設計（當然得有一定的電子設計基礎），另外我還做了MOS管防反接設計，這種設計比單純二極管防反接要好，損耗小，當反接時，反接提示燈會亮。還設計了一個使能端口，如果不想用負電源那一端，直接用短接片短接到失能端口就行。特別注意，尤其是那個電感，一定要選擇合適，體積稍微大一點，大概一元硬幣那么大，磁芯選擇鐵硅鋁磁環就行，如果你設計的電路，效率總是不高，電流輸出很小，或者電感嘯叫，多半都是電感的問題，還有就是二極管的問題，一定要選擇快恢二極管或者肖特基二極管。

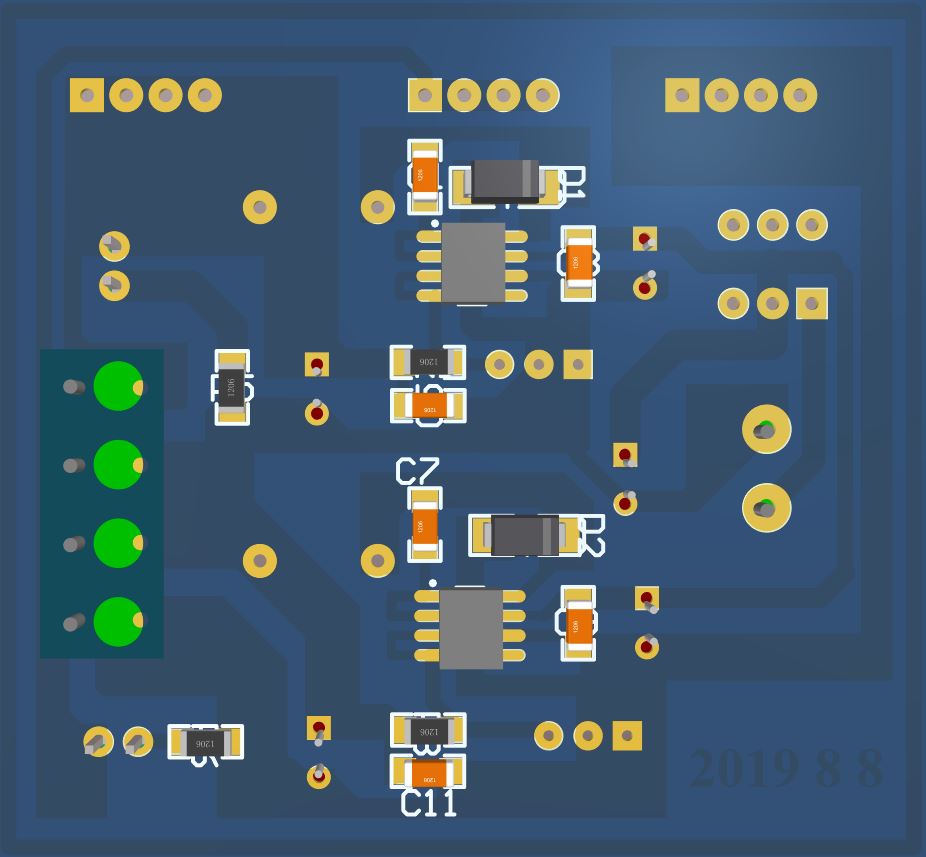

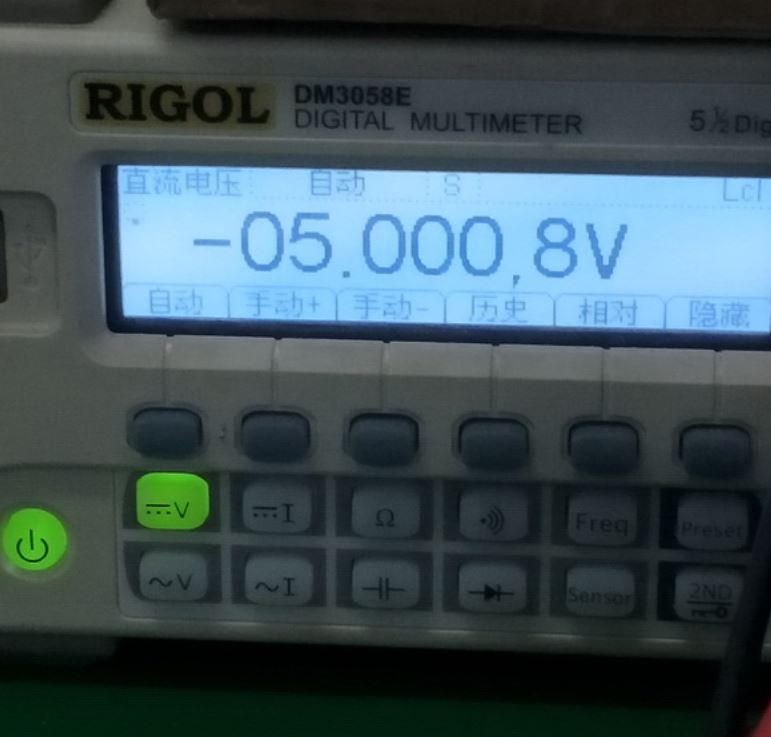

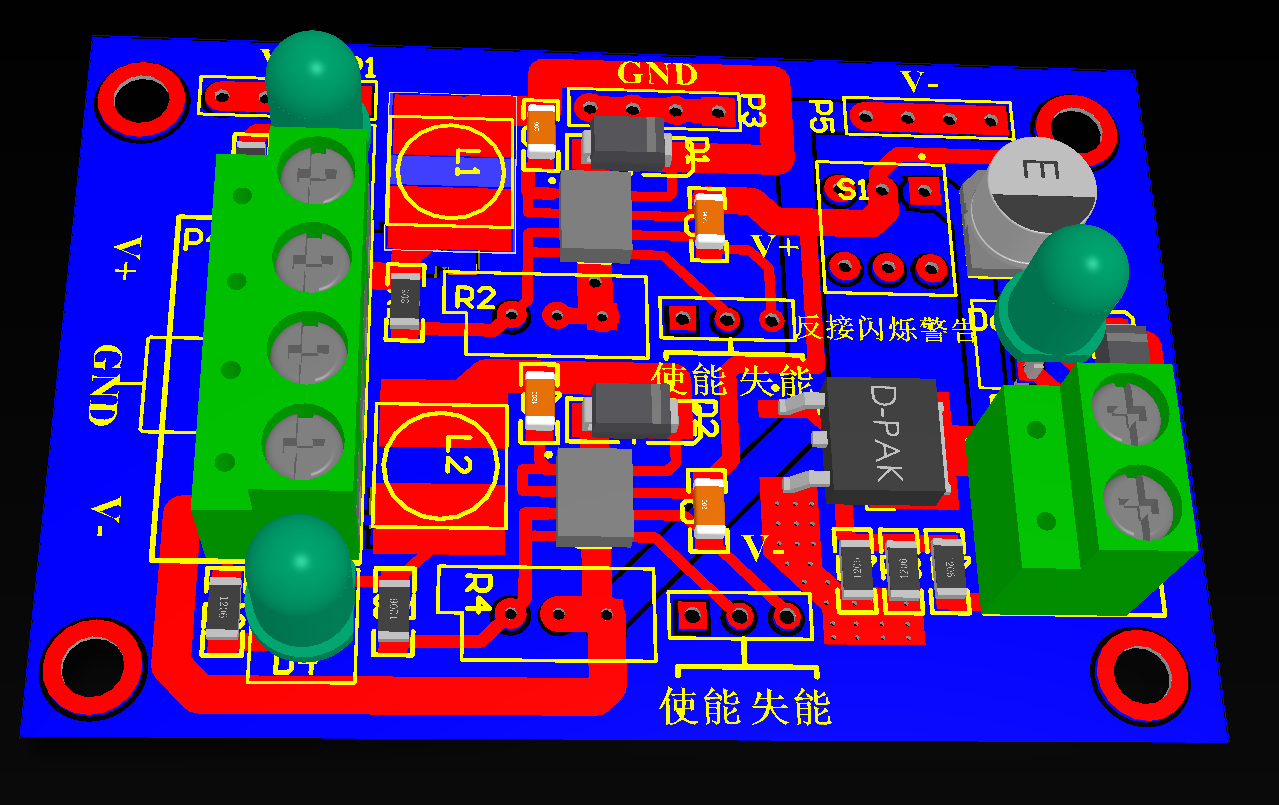

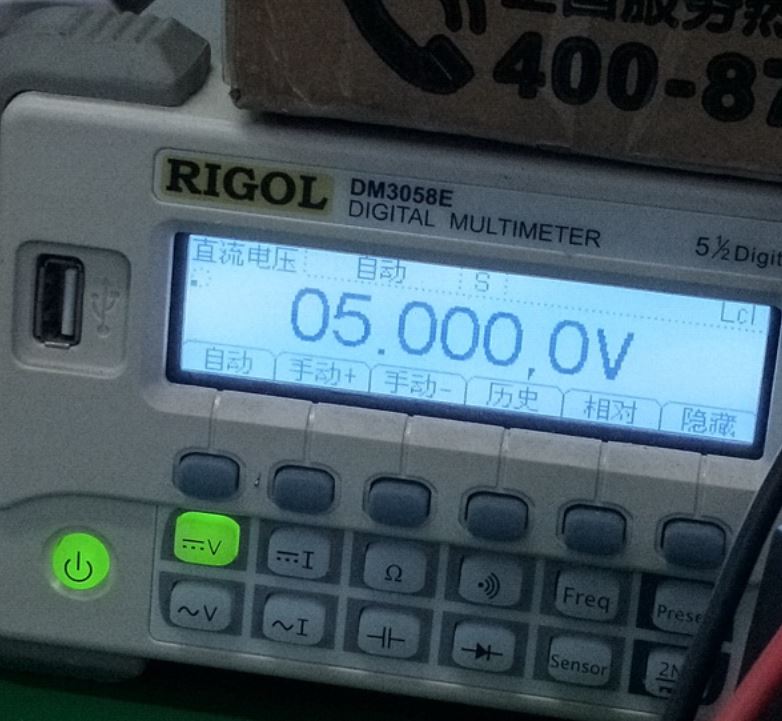

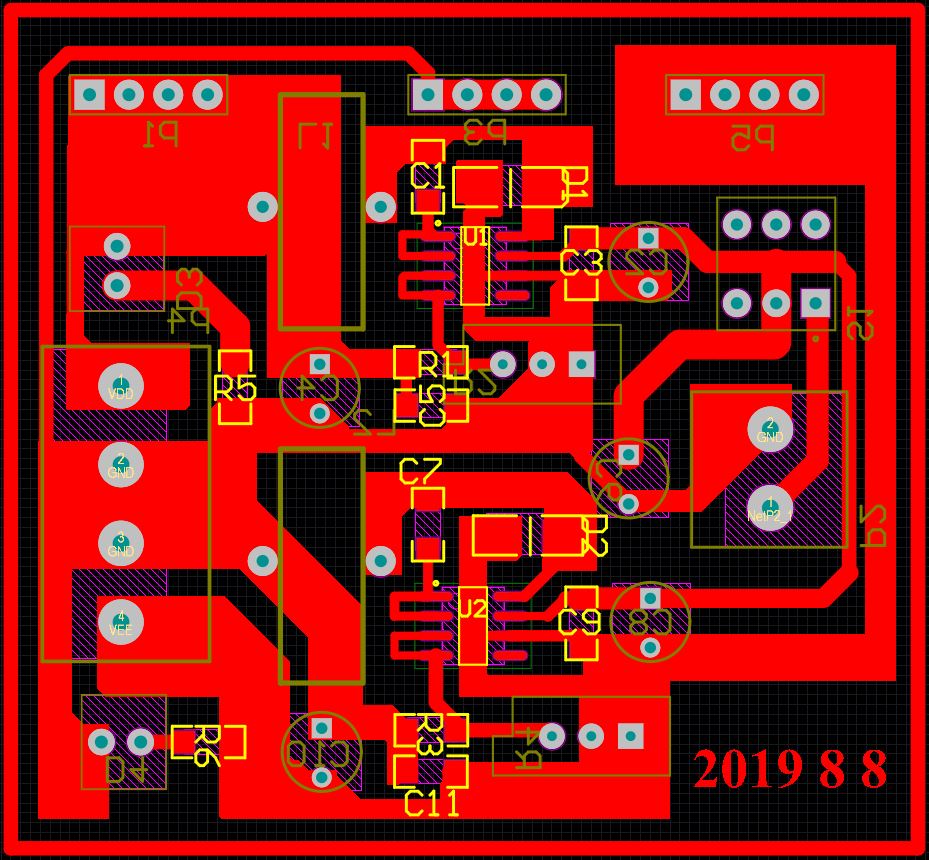

我設計的實物圖，東西在學校沒有照片，只有PCB板和測試圖片，這個3D模型不全，湊合著看吧

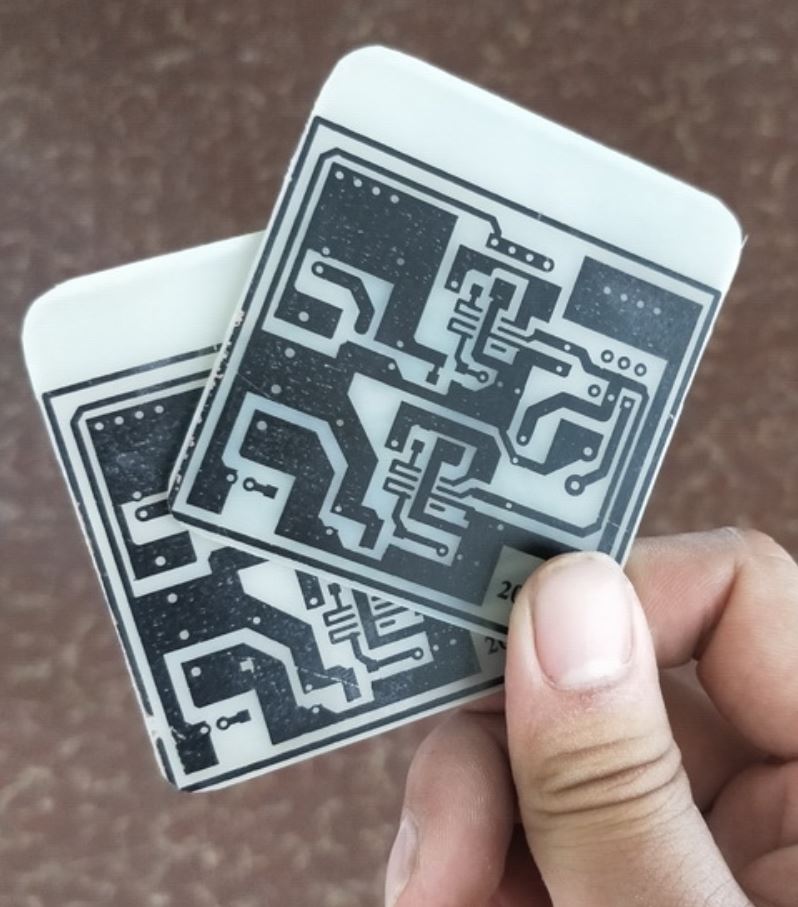

制作出來的實物圖如下：

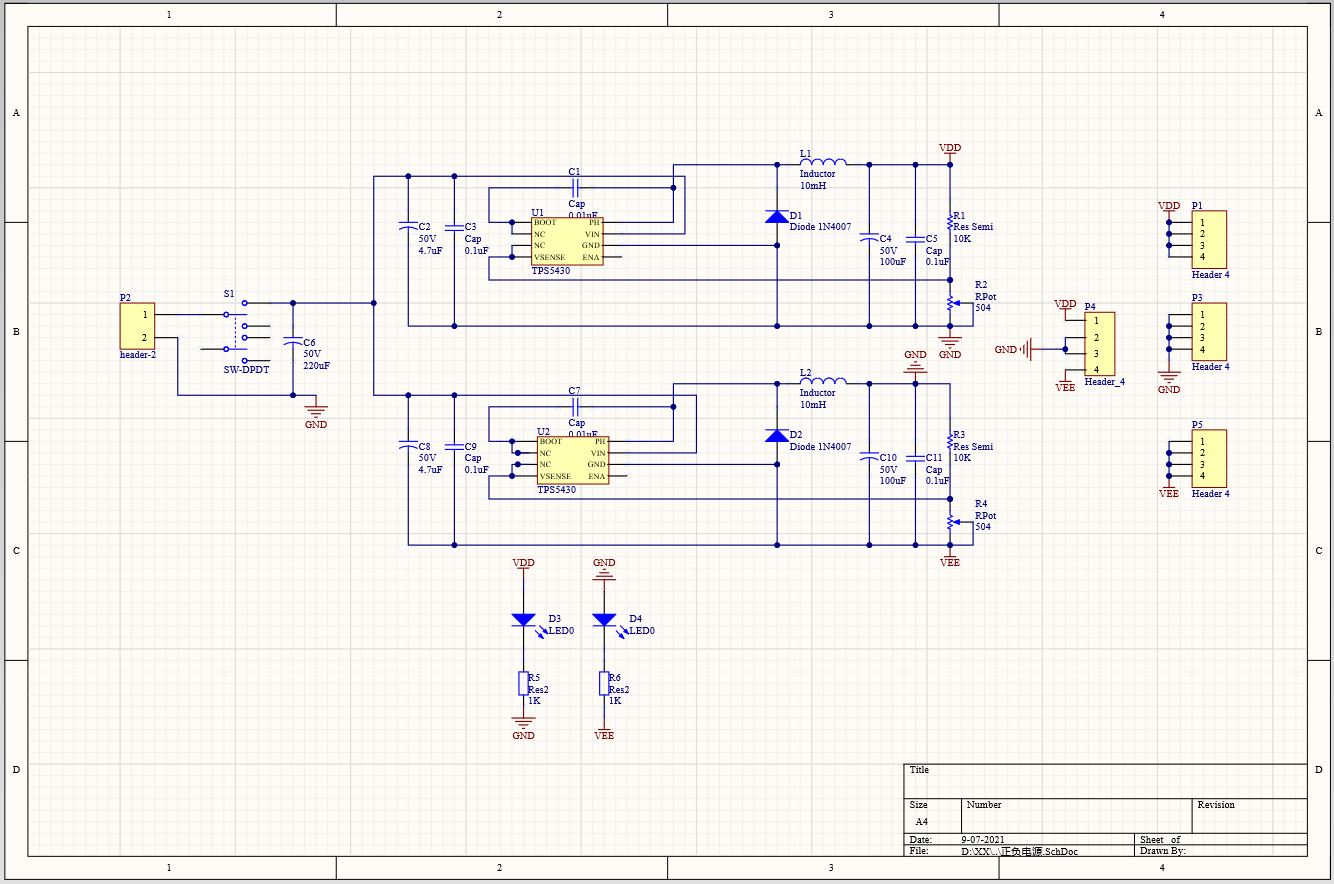

以下附件是完整的PC文件，可以直接腐蝕，不必送出去打板子，原理圖這些都是弄的數據手冊的，資源整理給大家，最重要的是自己設計制作，光把別人的東西抄襲了，不去實踐是沒有用的，其實大家都是在抄襲中成長的，沒什么丟人的，大家不懂的可以問，重申一遍，電感二極管一定要選對
