項目編號：M1

文件大?。?.2M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

目的是為三相交流永磁同步電動機（PMSM）設計一種自動位置控制器。該系統由三相交流永磁同步電機、逆變器（0-24Vrms）、行星齒輪組、1個位置傳感器（編碼器）和3個電流傳感器組成。

我們對系統的開環性能進行了建模和仿真。

然后，我們使用恒定（增量=90°）扭矩角控制策略（直軸電流為零）添加了扭矩調制器。采用反饋線性化技術對非線性系統進行線性化。增加了一個改進的PID位置/速度控制器。最后，我們?cè)O(shè)計了一個Luenberger狀態觀測器來估計電機軸的速度。

我們得到了一個魯棒、性能良好的控制器，能夠成功地跟蹤位置和速度曲線。

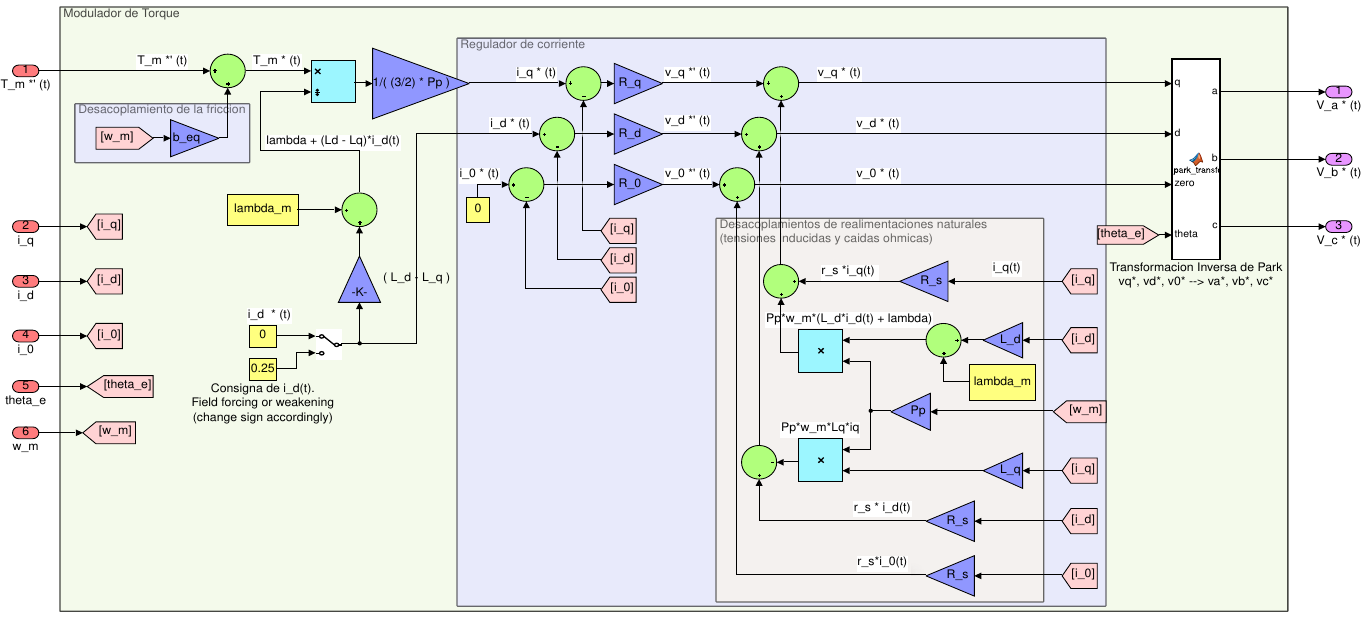

扭矩調節器。使用反饋線性化解耦非線性項，并提供對電機轉矩的直接訪問。

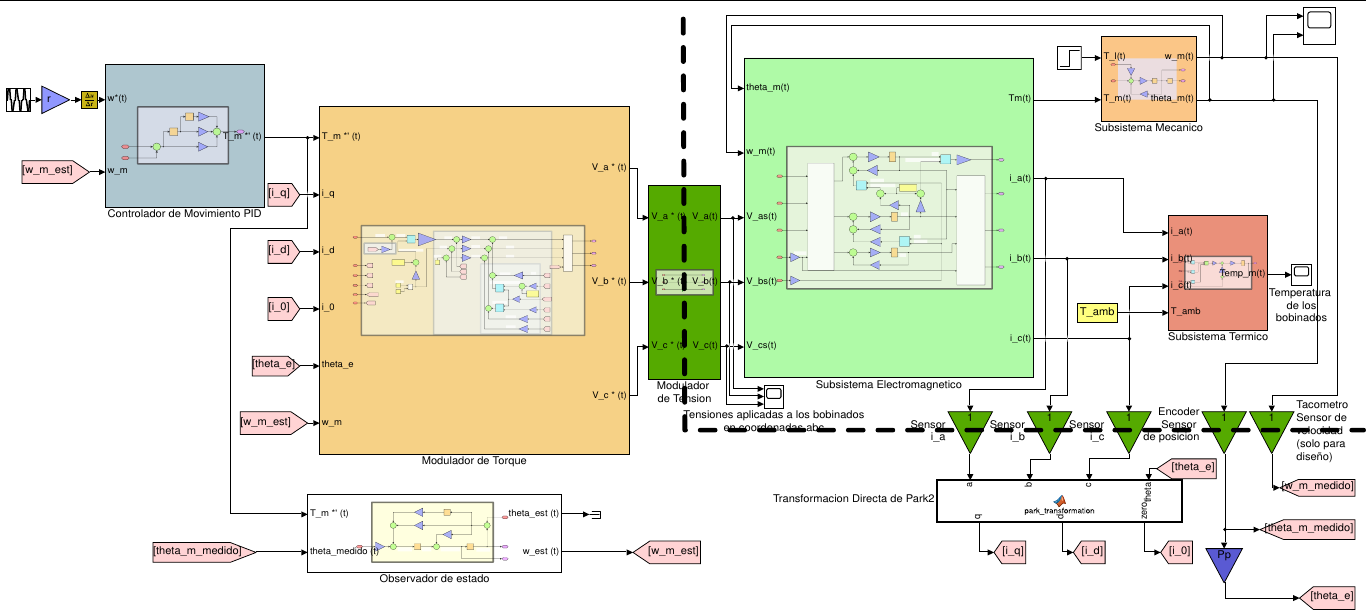

全球系統。包括扭矩調節器、PID位置/速度控制器和狀態觀測器。

目錄│文件列表:

 └ PMSM_Control

    ├ docs

    │  │ Avanzini_Cabrino_Proyecto_AyME.pdf

    │  └ imgs

    │     │ bloques_capsula.pdf

    │     │ Controlador_de_Movimiento_PID.pdf

    │     │ mapa_polos_ceros_LTI.pdf

    │     │ mejora_observador.png

    │     │ mejora_perfiles_corriente_tension.png

    │     │ mejora_perfiles_theta_omega_Tm.png

    │     │ Modulador_de_Torque.pdf

    │     │ Modulador_de_Torque.png

    │     │ Observador_de_estado.pdf

    │     │ Observador_de_estado_mejorado.pdf

    │     │ PMSM_control.pdf

    │     │ PMSM_control.png

    │     │ PMSM_global_dyn_sys_NL.pdf

    │     │ polos_pid.pdf

    │     │ resp_DT_iq_id.png

    │     │ resp_DT_theta_omega.png

    │     │ resp_DT_Tl_iq_vd_Tm.png

    │     │ resp_DT_Tl_theta_omega.png

    │     │ resp_DT_Tm.png

    │     │ sim_cons_omega.png

    │     │ sim_cons_omega_Tl.png

    │     │ sim_cons_omega_zoom1.png

    │     │ sim_cons_omega_zoom2.png

    │     │ sim_cons_theta.png

    │     │ sim_cons_theta_Tl.png

    │     │ sim_cons_theta_zoom1.png

    │     │ sim_cons_theta_zoom2.png

    │     │ sim_corrientes.png

    │     │ sim_corrientes_transitorio.png

    │     │ sim_tensiones.png

    │     │ sistema_eq_mod_torque_1.pdf

    │     │ sistema_fisico_completo.pdf

    │     │ sistema_lti_id_0.pdf

    │     │ Subsistema_Electromagnetico.pdf

    │     │ Subsistema_Mecanico.pdf

    │     │ Subsistema_Termico.pdf

    │     └ temperatura.png

    └ src

       │ estabilidad_open_loop.m

       │ lti_id_0.slx

       │ PMSM_AyME.m

       │ PMSM_control.slx

       └ PMSM_global_dyn_sys_NL.slx
