項目編號：M3
文件大?。?5M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
提供STM32 BLDC直流電機控制器原理圖和相應的原代碼，源代碼是基于免費開源CoOS(UCOS類似)操作系統上寫的，在學習無刷電機的控制，同時還能學習到操作系統的知識。同時提供用Matlab的GUI編寫的串口接收程序和開源的代碼，實時接收速度和電流信息，便于PID測試，并且有CAN(TJA1050)接口。同時自己可以進行修改學習Matlab的GUI編程。
1.STM32F103RB處理器 時鐘72M Flash 64K RAM 20K
2.MOSFET SUD35N05-26L 55V 35A Rds=0.02
3.MOSFET驅動 IR2101S
電機參數如下：
額定電壓 12V
額定電流 2.26A
額定轉速 13027RPM
軟件資料如下：
有無刷電機轉速調節的PID程序(基于免費開源CoOS操作系統)
自己做的Matlab GUI串口PID調試程序(開源，自己可以改進)
自己以前做的STM32程序

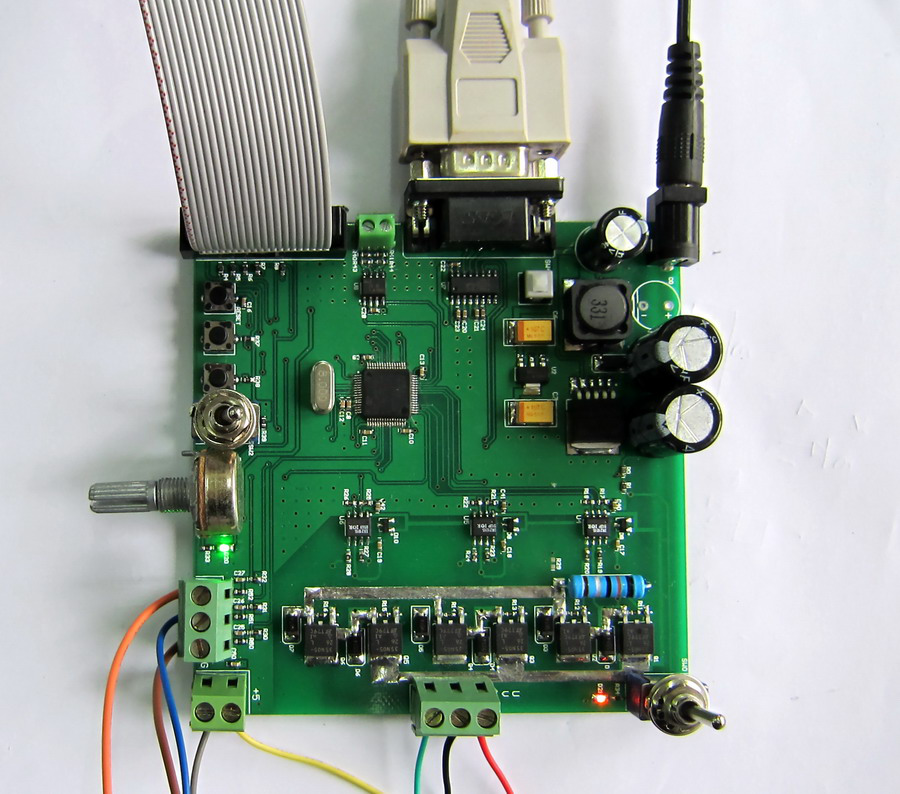

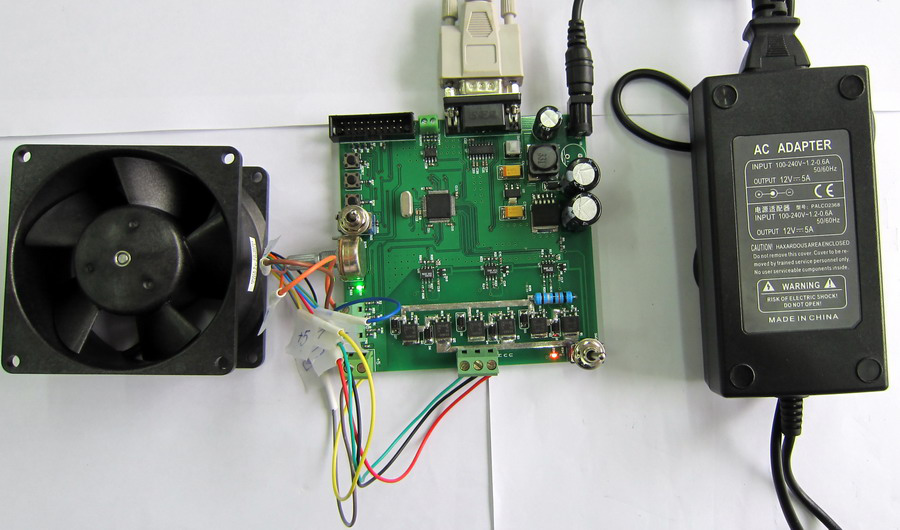

制作出來的實物圖如下：

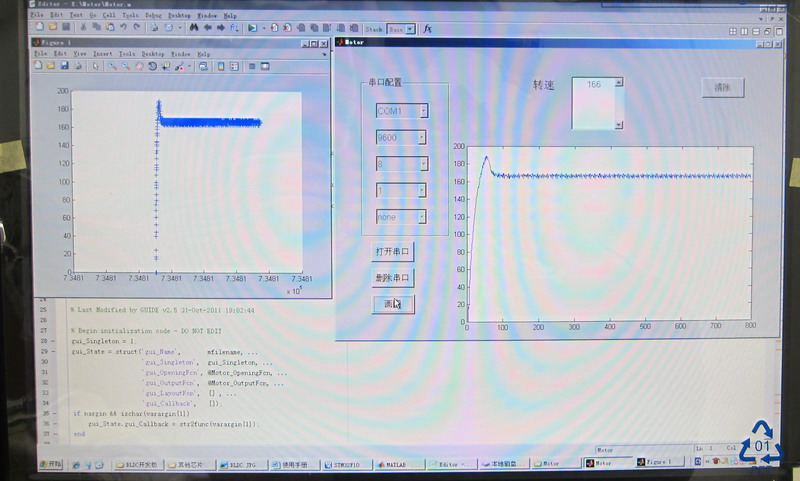

無刷電機的PID調節圖
目錄│文件列表:
